澆注溫度對鑄件質(zhì)量有什么影響?澆注溫度是鑄件鑄造過程中需要重點(diǎn)考慮的問題，澆注溫度的大小將直接影響著鑄件的鑄造質(zhì)量和生產(chǎn)加工效率，鑒于澆注溫度對鑄件質(zhì)量有著很大的影響，本文將重點(diǎn)探討澆注溫度對鑄件質(zhì)量和性能的影響。

　　澆注溫度對鑄件的質(zhì)量影響非常大，但是卻往往被鑄造人忽視。尤其是中小鑄造廠的爐工，由于缺乏專業(yè)的基礎(chǔ)知識，他們對鐵水溫度的控制全憑感覺。對鐵水溫度不作記錄，不做測試。

　　造成這種情況的原因有兩方面：

　　1、有些中小鑄造廠不配備測溫儀。廠里沒有測溫設(shè)備造成爐前工無法對鐵水進(jìn)行測量。雖然，測溫儀的價格并不高，便攜式測溫儀也就一千多元。但是，鑄造老板質(zhì)量意識差?？傉J(rèn)為自己做的鑄件是低端產(chǎn)品，質(zhì)量差不多就行。長此以往，這樣廠也只能做低端鑄件。

　　2、有些鑄造廠配備了測溫儀，因?yàn)槿狈τ行У臏y溫管理制度，爐工往往不按測溫工藝對鐵水進(jìn)行測量，或不作記錄，或胡亂做記錄。造成鐵水溫度與鑄件所需溫度有巨大偏差，產(chǎn)生大量廢品鑄件，給鑄造廠造成比較的損失。

　　還有一種因原，就是爐工因?yàn)閺臉I(yè)經(jīng)驗(yàn)少，沒有學(xué)習(xí)過系統(tǒng)的鑄造知識，對不同材質(zhì)，不同壁厚，不同化學(xué)成分需要多少澆注溫度根本不清楚，也會造成因澆注溫度控制不當(dāng)，而生產(chǎn)廢品。

　　下面，老陸就跟大家談?wù)?，不同情，不同澆注溫度而產(chǎn)生的鑄件缺陷。

　　1、澆注溫度高于鑄件成分時會出現(xiàn)哪些缺陷澆注溫度高于鑄件要求成分時，容易出現(xiàn)縮孔、縮松缺陷，造成鑄鐵出現(xiàn)自補(bǔ)縮不足。這種情況在較厚鑄件上面尤為明顯。

　　因此，在壁厚超過20毫米以上鑄件上面，澆注溫度一定要控制在鑄件要求范圍以下。還要記住一個情況，電爐熔煉鐵水，和沖天爐熔煉鐵水，同一澆注溫度，會出現(xiàn)不同的澆注結(jié)果。

　　比如，同為10毫米壁厚的鑄件，沖天爐熔煉的鐵水1300度至1320度，就有很好的流動性，澆注出的產(chǎn)品就能達(dá)到質(zhì)量要求。

　　可是，電爐熔煉出來的鐵水，在同一鑄件，同一壁厚情況下，就要提高20--30度，才能保證有比較好的流動溫。這與中頻電爐的熔煉特征和過冷度大有關(guān)。關(guān)于這方面的內(nèi)容，需要比較大的篇幅才能寫完，我們留在其他文章里再做說明。

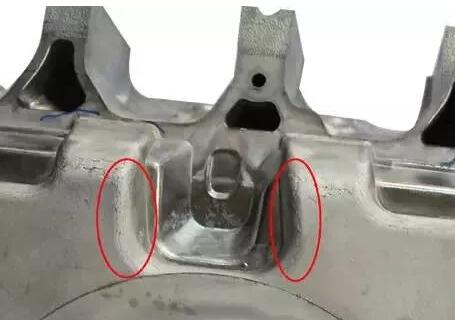

　　2、鑄件的澆注溫度低，又會出現(xiàn)哪些產(chǎn)品缺陷呢?澆注溫度低，會產(chǎn)生冷隔、澆不足、渣孔、硫化錳氣孔等。這是因?yàn)闈沧㈣F水溫度低，鐵水降溫快，在鐵水澆進(jìn)模型內(nèi)后，溫度已經(jīng)低于鑄件要求。使鐵水不能完全澆注鑄型，產(chǎn)生澆不足現(xiàn)象。另外，澆注鐵水溫度低，還會使鐵水中渣不能完全上浮到鐵液表面，造成打渣不凈，從而留下鑄件出現(xiàn)渣孔的禍患。鐵水溫度低，對于壁厚較薄的鑄件危害最大。5毫米以下的薄壁鑄件，澆注溫度調(diào)整不好，會出現(xiàn)多種缺陷。如表皮過硬，冷隔，金相不合格，碳化物過多等。因此，在薄壁鑄件生產(chǎn)當(dāng)中，確定合理澆注溫度是保證產(chǎn)品質(zhì)量的重要條件之工。

　　3、怎樣確定合適鑄件澆注溫度?

　　可以這樣說，每種鑄件都要一個最恰當(dāng)在澆注溫度，而找到這個恰當(dāng)?shù)臐沧囟染托枰覀冭T造技術(shù)人員通過反復(fù)的前期試驗(yàn)，通過對比分析，數(shù)據(jù)分析，來確定這個最恰當(dāng)?shù)臐沧囟取?/p>

　　澆注溫度是鑄件鑄造加工過程中的一個需要重點(diǎn)控制的環(huán)節(jié)，在鑄件加工過程中澆注溫度是保證鑄件性能和質(zhì)量的重要因素，因?yàn)闈沧囟戎苯雨P(guān)系到鑄件的強(qiáng)度和使用性能，如果鑄造過程中澆注溫度控制不當(dāng)，將會給導(dǎo)致鑄件出現(xiàn)厚度不勻、變形、裂紋、強(qiáng)度低等質(zhì)量缺陷。
